¥3,580
お取り寄せができます
説明
構造
接着系アンカー（注入方式）
特徴
- 様々なボルト、異形鉄筋のサイズ形状に対応可能。
- コンクリート、レンガ、石材、中空母材等に幅広く対応。
- ミキシングノズルで主材と硬化材を一定に混合するので、安定した固着力を発揮。
- 耐アルカリ性の高いエポキシアクリレート樹脂採用。
用途
鉄骨等の基礎工事、道路工事、トンネル工事、設備機器等の据付工事

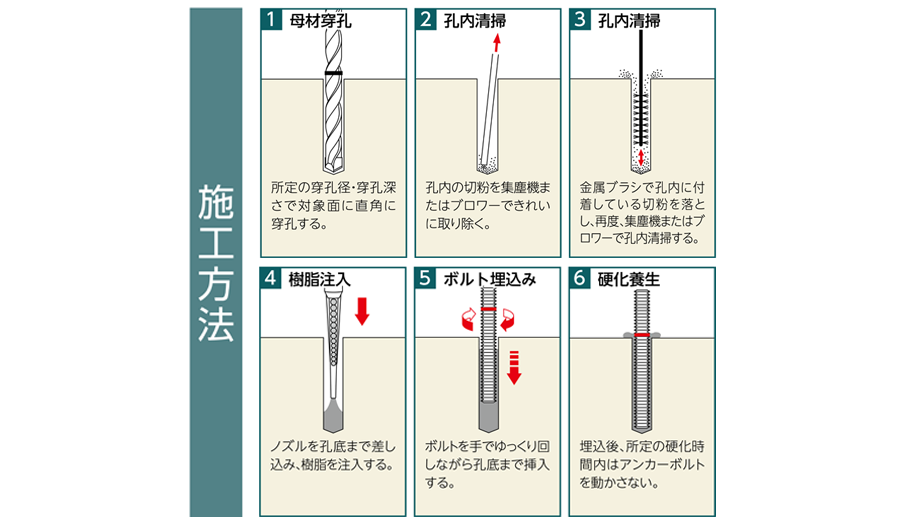

施工方法

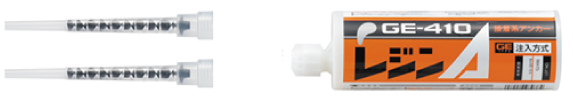

内容物
| 容量 | 内容（本） | 入数（セット） |
|---|---|---|
| 165 | GE-165カートリッジ×1 ミキシングノズル×2 | 16 |
製品性能
| 使用ボルト異形鉄筋 | 穿孔径（㎜） | 穿孔長さ（㎜） | 必要樹脂良（ml） | カートリッジ1本あたりの施工可能本数（本） | 最大引張荷重（kN） |
|---|---|---|---|---|---|
| M8（W5/16） | 10 | 80 | 4 | 31 | 20.3 |
| M10（W3/8） | 12 | 90 | 6 | 21 | 36.4 |
| M12（W1/2） | 13 | 90 | 7 | 18 | 33.6 |
| D10 | 14 | 110 | 9 | 13 | 42.5 |
| D13 | 15 | 110 | 7 | 18 | 62.4 |
| M16（W5/8） | 18 | 130 | 15 | 8 | 78.2 |
| D16 | 20 | 130 | 17 | 6 | 88.5 |
| M20（W3/4） | 24 | 170 | 42 | 2 | 125.3 |
| D19 | 25 | 170 | 42 | 3 | 146.7 |
| M22（W7/8） | 25 | 190 | 43 | 2 | 144.5 |
| D22 | 28 | 190 | 52 | 2 | 167.3 |
| M24（W1） | 28 | 210 | 66 | 1 | 167.7 |
| D25 | 32 | 210 | 75 | 1 | 208.2 |
| M30（W11/8） | 35 | 280 | 135 | － | － |
| D29 | 38 | 280 | 165 | － | － |
