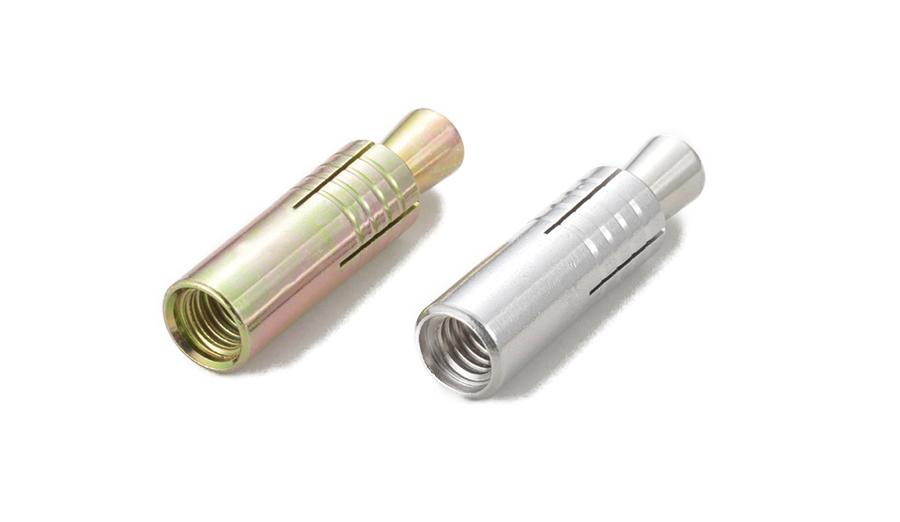

ルーティーカットCASタイプ（ユニカ）

ルーティーカットCASタイプ（ユニカ）

価格帯: ¥19,005 – ¥27,500

商品コード: 該当なし カテゴリー: タグ:

説明

構造

本体に挿入された芯棒をハンマーで打込むことにより本体先端が拡張し、コンクリート孔壁に固着する製品です。

特徴

  • 施工後のコンクリート表面に突起物がなく、六角ボルト、吊ボルトなどの施工が可能。

用途

空調工事、看板取付工事、内外装工事、電設工事、配管工事など

施工方法

施工に関する注意事項

  • 施工時は必ず、安全メガネ、ヘルメットなど保護具を着用してください。
  • 下穴あけは指定サイズのドリルを必ず使用してください。(適性強度を得るため)
  • 下穿孔は対象面に直角になるよう穿孔してください。
  • 確実な施工を行うために、製品サイズに適合した打込棒を必ず使用してください。
  • ブロアーは充分行ってください。
  • 仕上げ材等がある場合はこの分深く埋込長さを調整してください。

サイズ表

CASタイプ・Wねじ（ステンレス）

品番 ねじ径（㎜） 全長（㎜） ねじ長さ（㎜） 穿孔径（㎜） 穿孔（㎜）深さ 埋込長さ（㎜） 最大引張荷重（kN） 小箱入数（本） 大箱入数（本）
28CAS W1/4 30 10 11 33 30 12.8 200 1200
258CAS W5/16 35 14 12.5 39 35 17.4 150 900
38CAS W3/8 40 14 14.5 45 40 20.8 100 600
48CAS W1/2 50 22 18 56 50 31.5 50 300
58CAS W5/8 60 24 22 68 60 48.1 25 150
68CAS W3/4 80 30 26 90 80 67 15 90
78CAS W7/8 90 35 29 100 90 87.3 10 60

CASタイプ・Mねじ（ステンレス）

品番 ねじ径（㎜） 全長（㎜） ねじ長さ（㎜） 穿孔径（㎜） 穿孔（㎜）深さ 埋込長さ（㎜） 最大引張荷重（kN） 小箱入数（本） 大箱入数（本）
6CAS M6 30 10 11 33 30 13.2 200 1200
8CAS M8 35 14 12.5 39 35 21.6 150 900
10CAS M10 40 14 14.5 45 40 22.1 100 600
12CAS M12 50 22 18 56 50 35 50 300
16CAS M16 60 24 22 68 60 44.3 25 150
20CAS M20 80 30 26 90 80 65.2 15 90
22CAS M22 90 35 29 100 90 88.5 10 60

追加情報

タイプ

Wねじ（ステンレス）, Mねじ（ステンレス）
品番

28CAS, 258CAS, 38CAS, 48CAS, 58CAS, 68CAS, 78CAS, 6CAS, 8CAS, 10CAS, 12CAS, 16CAS, 20CAS, 22CAS
