説明

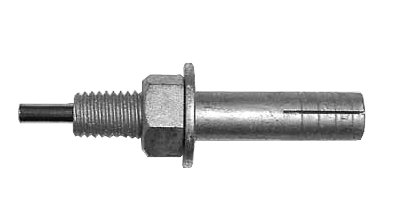

本体に挿入された芯棒をハンマーで打込むことにより本体先端が拡張し、コンクリート孔壁に固着する製品です。

シャッター・サッシの外枠、窓枠、ドア枠などの取付工事

品番	ねじの呼び（㎜）	全長（㎜）	ねじ長さ（㎜）	ドリル径（㎜）	穿孔深さ（㎜）	埋込深さ（㎜）	最大取付物厚（kN）	最大荷重（引張）（kN）	最大荷重（せん断）（kN）	締付トルク目安（N・m）	小箱入数（本）	大箱入数（本）
DC850	M8	50	20	8.5	35	30	11	7.84	8.33	19	50	800
DC860	M8	60	20	8.5	35	30	21	7.84	8.33	19	50	400
DC870	M8	70	25	8.5	35	30	31	7.84	8.33	19	50	400
DC880	M8	80	30	8.5	35	30	41	7.84	8.33	19	50	400
DC890	M8	90	30	8.5	35	30	51	7.84	8.33	19	50	400
DC8100	M8	100	35	8.5	35	30	61	7.84	8.33	19	50	400
DC1050	M10	50	20	10.5	35	30	9	8.33	12.74	27	50	400
DC1060	M10	60	25	10.5	40	35	14	9.8	12.74	27	50	400
DC1070	M10	70	25	10.5	40	35	24	9.8	12.74	27	50	300
DC1080	M10	80	25	10.5	40	35	34	9.8	12.74	27	50	300
DC1090	M10	90	30	10.5	40	35	44	9.8	12.74	27	50	300
DC10100	M10	100	30	10.5	40	35	54	9.8	12.74	27	50	300
DC10120	M10	120	30	10.5	40	35	74	9.8	12.74	27	50	200
DC1260	M12	60	25	12.7	45	35	12	12.25	18.62	47	30	240
DC1270	M12	70	25	12.7	55	45	12	14.7	18.62	47	30	240
DC1280	M12	80	30	12.7	55	45	22	14.7	18.62	47	30	180
DC1290	M12	90	30	12.7	55	45	32	14.7	18.62	47	30	180
DC12100	M12	100	30	12.7	55	45	42	14.7	18.62	47	30	180
DC12120	M12	120	35	12.7	55	45	62	14.7	18.62	47	30	120
DC12150	M12	150	35	12.7	55	45	92	14.7	18.62	47	30	120
DC1680	M16	80	40	17	70	40	24	19.6	35.28	100	15	90
DC16100	M16	100	40	17	70	60	24	29.4	35.28	100	15	90
DC16120	M16	120	40	17	70	60	44	29.4	35.28	100	15	90
DC16150	M16	150	40	17	70	60	74	29.4	35.28	100	15	60
DC16190	M16	190	40	17	70	60	114	29.4	35.28	100	15	60
DC20130	M20	130	50	21.5	90	80	32	39.2	54.88	200	10	40
DC20150	M20	150	50	21.5	90	80	52	39.2	54.88	200	10	40
DC20190	M20	190	50	21.5	90	80	92	39.2	54.88	200	10	40
DC20230	M20	230	50	21.5	90	80	132	39.2	54.88	200	–	30

追加情報

品番	DC850, DC860, DC870, DC880, DC890, DC8100, DC1050, DC1060, DC1070, DC1080, DC1090, DC10100, DC10120, DC1260, DC1270, DC1280, DC1290, DC12100, DC12120, DC12150, DC1680, DC16100, DC16120, DC16150, DC16190, DC20130, DC20150, DC20190, DC20230
