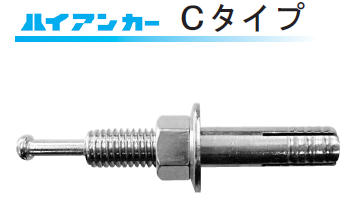

ハイアンカーCタイプ（サンライズ工業）

ハイアンカーCタイプ（サンライズ工業）

価格帯: ¥36 – ¥1,163

商品コード: C-Type カテゴリー: タグ:

説明

構造

本体に挿入された芯棒をハンマーで打込むことにより本体先端が拡張し、コンクリート孔壁に固着する製品です。

特徴

  • 施工に特殊な工具を必要としません。

用途

シャッター・サッシの外枠、窓枠、ドア枠などの取付工事

施工方法

サイズ表

Cタイプ（電気亜鉛めっき）

品番 胴体外径（㎜） 胴体長さ（㎜） 頭径（㎜） ドリル径（㎜） 穿孔深さ（㎜） 埋込長さ（㎜） 最大取付物厚（㎜） 最大引張荷重（kN） 最大せん断荷重（kN） 締付トルク目安（N・m） 小箱入数（本） 大箱入数（本）
C645 M6 45 15 6.4 35 30 8 3.03 4.41 9 50 800
C660 M6 60 20 6.4 35 30 23 3.03 4.41 9 50 800
C680 M6 80 20 6.4 35 30 43 3.03 4.41 9 50 800
C840 M8 40 20 8.5 25 20 11 3.92 8.33 19 50 800
C850 M8 50 20 8.5 35 30 11 7.84 8.33 19 50 800
C860 M8 60 20 8.5 35 30 21 7.84 8.33 19 50 400
C870 M8 70 25 8.5 35 30 31 7.84 8.33 19 50 400
C880 M8 80 30 8.5 35 30 41 7.84 8.33 19 50 400
C890 M8 90 30 8.5 35 30 51 7.84 8.33 19 50 400
C8100 M8 100 35 8.5 35 30 61 7.84 8.33 19 50 400
C1050 M10 50 20 10.5 35 30 9 8.33 12.74 27 50 400
C1060 M10 60 25 10.5 40 35 14 9.8 12.74 27 50 400
C1070 M10 70 25 10.5 40 35 24 9.8 12.74 27 50 300
C1080 M10 80 25 10.5 40 35 34 9.8 12.74 27 50 300
C1090 M10 90 30 10.5 40 35 44 9.8 12.74 27 50 300
C10100 M10 100 30 10.5 40 35 54 9.8 12.74 27 50 300
C10120 M10 120 30 10.5 40 35 74 9.8 12.74 27 50 200
C1260 M12 60 25 12.7 45 35 12 12.25 18.62 47 30 240
C1270 M12 70 25 12.7 55 45 12 14.7 18.62 47 30 240
C1280 M12 80 30 12.7 55 45 22 14.7 18.62 47 30 180
C1290 M12 90 30 12.7 55 45 32 14.7 18.62 47 30 180
C12100 M12 100 30 12.7 55 45 42 14.7 18.62 47 30 180
C12120 M12 120 35 12.7 55 45 62 14.7 18.62 47 30 120
C12150 M12 150 35 12.7 55 45 92 14.7 18.62 47 30 120
C1680 M16 80 40 17 70 40 24 19.6 35.28 100 15 90
C16100 M16 100 40 17 70 60 24 29.4 35.28 100 15 90
C16120 M16 120 40 17 70 60 44 29.4 35.28 100 15 90
C16150 M16 150 40 17 70 60 74 29.4 35.28 100 15 60
C16190 M16 190 40 17 70 60 114 29.4 35.28 100 15 60
C20100 M20 100 40 21.5 70 60 15 34.3 54.88 200 10 40
C20130 M20 130 50 21.5 90 80 32 39.2 54.88 200 10 40
C20150 M20 150 50 21.5 90 80 52 39.2 54.88 200 10 40
C20190 M20 190 50 21.5 90 80 92 39.2 54.88 200 10 40
C20230 M20 230 50 21.5 90 80 132 39.2 54.88 200 – 30
CW2045 W1/4 45 15 6.4 35 30 8 3.03 4.41 9 50 800
CW2550 W5/16 50 20 8.5 35 30 11 7.84 8.33 19 50 800
CW3060 W3/8 60 25 10 40 35 14 9.8 10.78 27 50 400
CW3090 W3/8 90 30 10 40 35 44 9.8 10.78 27 50 300
CW4070 W1/2 70 25 12.7 55 45 12 14.7 18.62 47 30 240
CW4090 W1/2 90 30 12.7 55 45 32 14.7 18.62 47 30 180
CW50100 W5/8 100 40 17 70 60 24 29.4 35.28 100 15 90
CW50120 W5/8 120 40 17 70 60 44 29.4 35.28 100 15 90

追加情報

品番

C645, C660, C680, C840, C850, C860, C870, C880, C890, C8100, C1050, C1060, C1070, C1080, C1090, C10100, C10120, C1260, C1270, C1280, C1290, C12100, C12120, C12150, C1680, C16100, C16120, C16150, C16190, C20100, C20130, C20150, C20190, C20230, CW2045, CW2550, CW3060, CW3090, CW4070, CW4090, CW50100, CW50120
